Hochpräzise 3D-Form- und Oberflächenprüfung

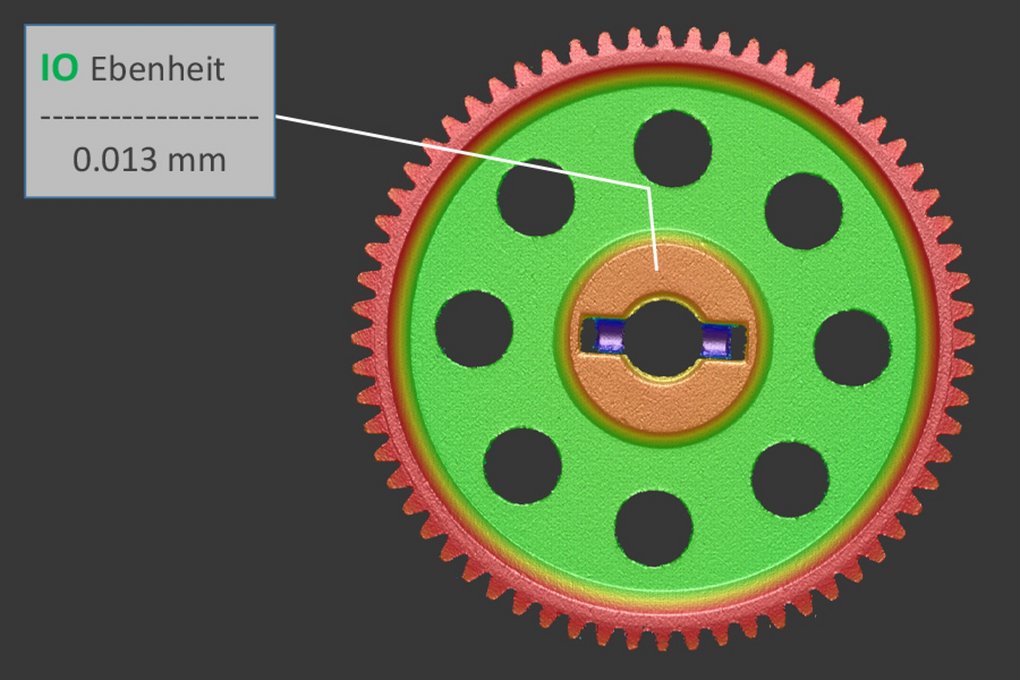

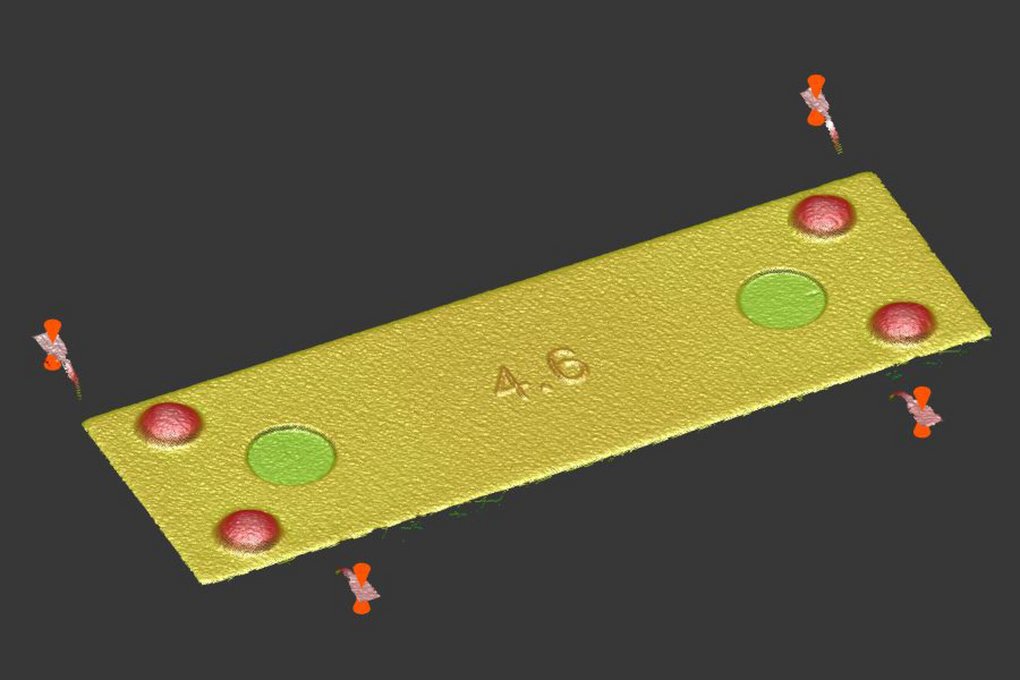

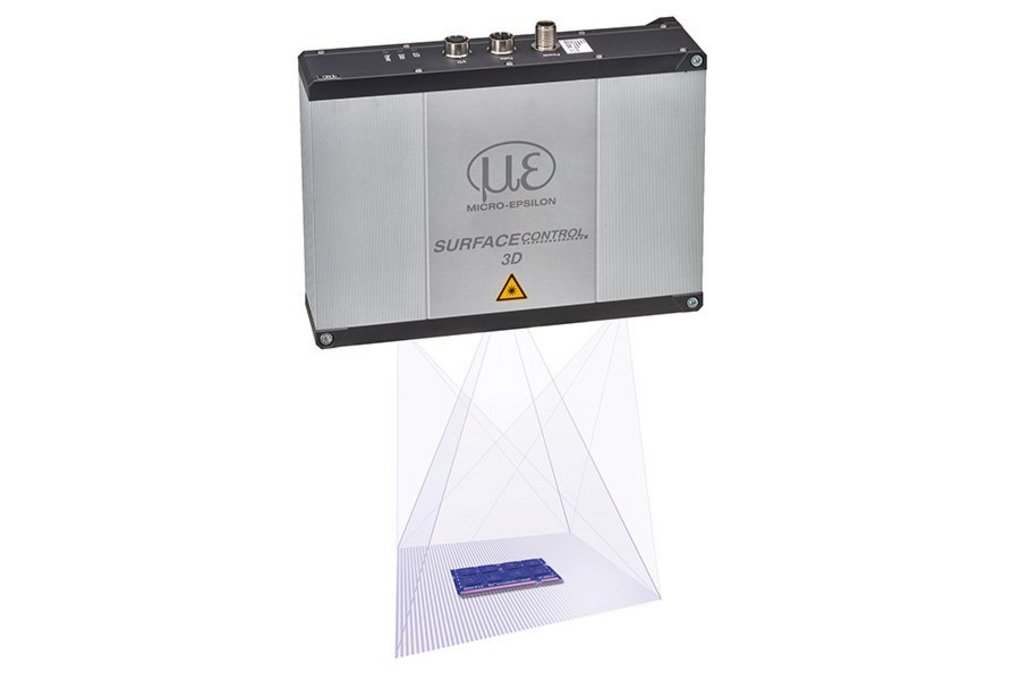

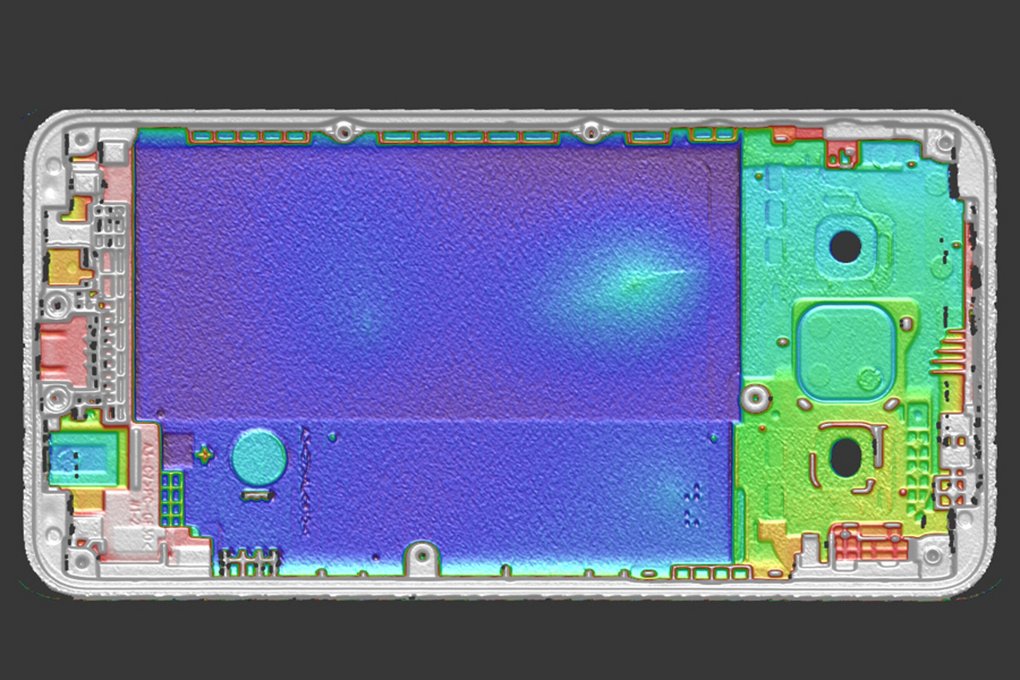

surfaceCONTROL 3D-Sensoren werden zur Geometrievermessung und Inspektion von Oberflächen eingesetzt. Der Sensor nutzt das Prinzip der Streifenlichtprojektion, um diffus reflektierende Oberflächen zu erfassen und eine 3D-Punktewolke zu generieren. Diese Punktewolke wird anschließend ausgewertet, um Geometrien, kleinste Defekte und Unstetigkeiten auf der Oberfläche zu erkennen.

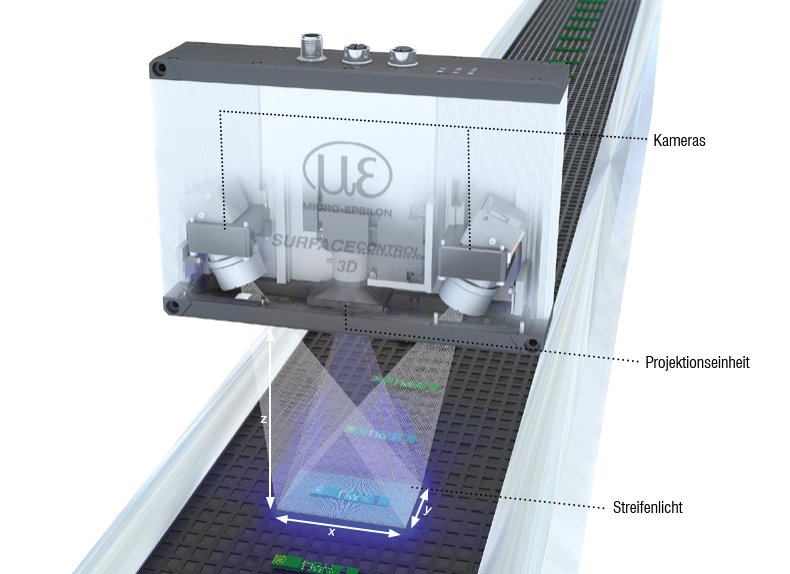

Die surfaceCONTROL 3D Sensoren arbeiten nach dem Prinzip der optischen Triangulation mittels Streifenlichtprojektion. Mithilfe eines Matrix-Projektors wird eine Musterfolge auf die Prüfobjektoberfläche projiziert. Das von der Prüfobjektoberfläche diffus reflektierte Licht der Muster wird mit zwei Kameras erfasst. Aus den aufgenommenen Bildfolgen und der Kenntnisse der Anordnung der beiden Kameras zueinander wird die dreidimensionale Oberfläche des Prüfobjekts berechnet.
